ТЕПЛООБМІННІ ТРУБИ ДЛЯ ПРОМИСЛОВИХ СИСТЕМ
Труби для теплообмінників і конденсаторів
Підбір і закупівля прямих та U-подібних труб із різних матеріалів відповідно до точних умов експлуатації та специфікації продукції.
MNK-G.S.A координує закупівлю труб із нержавіючих і дуплексних сталей, нікелю та його сплавів, титану та його сплавів, міді та її сплавів. Для кожного запиту уточнюються марка матеріалу, застосовний стандарт, безшовний або зварний спосіб виготовлення, зовнішній діаметр, товщина стінки, довжина або геометрія U-згину, випробування, документація та місце доставки.

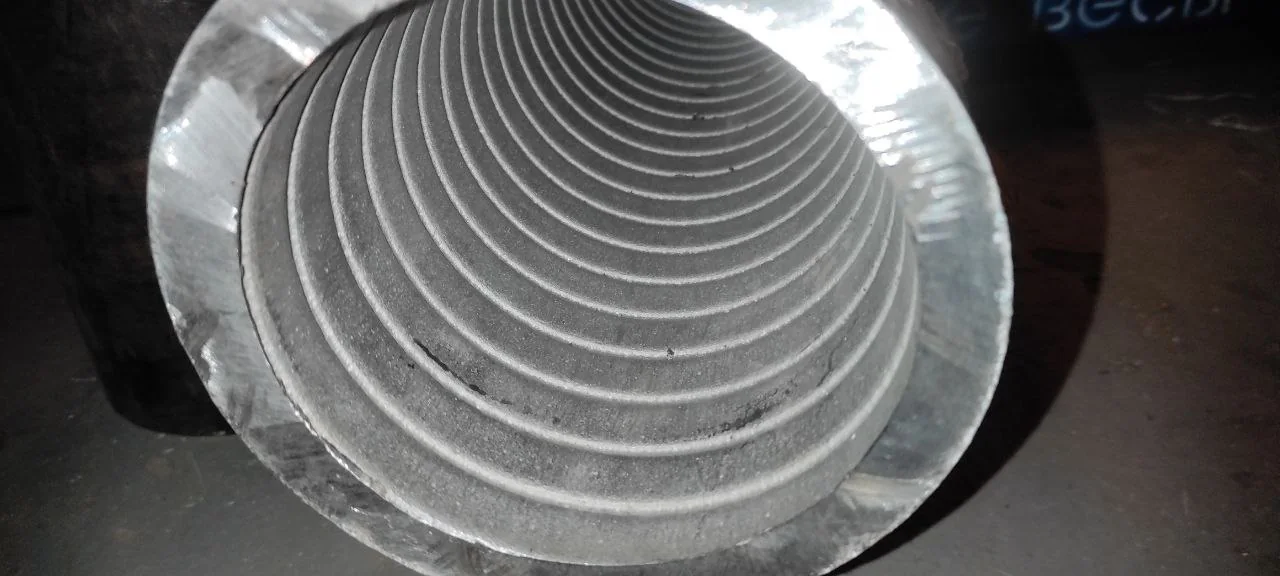

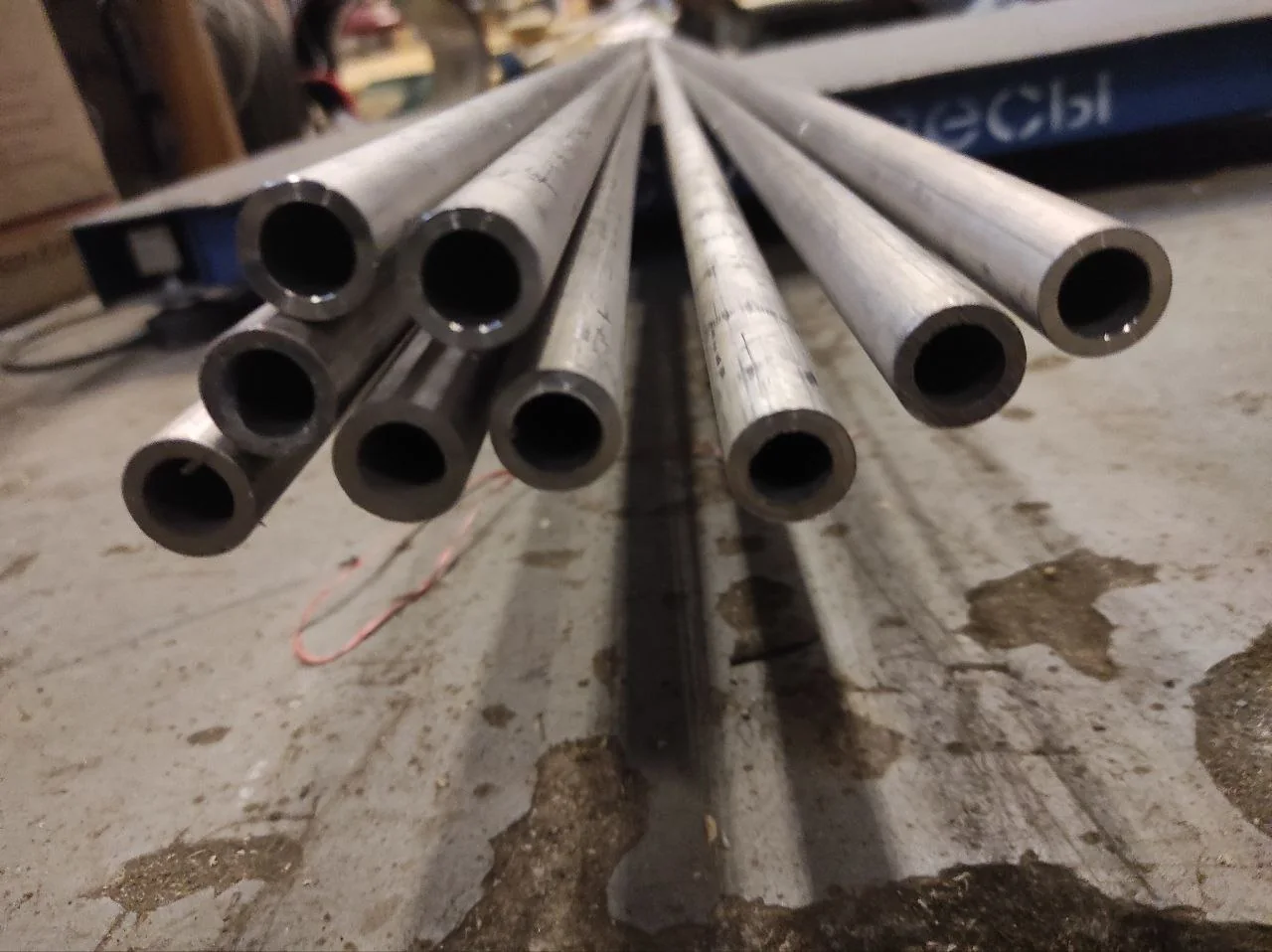

Приклади трубної продукції
Репрезентативні фотографії ілюструють постачання прямих труб і порожнистих виробів. Позначення матеріалу, спосіб виготовлення, розміри, випробування та документація завжди перевіряються окремо.



Умови експлуатації визначають вибір матеріалу та стандарту
Саме призначення теплообмінника не визначає безпечний вибір матеріалу. Перед погодженням марки труби або стандарту потрібно перевірити робоче середовище, вміст хлоридів, тиск, температуру, швидкість потоку, утворення відкладень, матеріал трубної решітки, спосіб виготовлення та застосовні норми проєктування.
Визначення матеріалу та обсяг постачання
Аустенітна нержавіюча сталь
Групи аустенітних труб 304/304L, 316/316L, 316Ti, 321/321H і більш високолегованих марок постачаються в межах застосовної специфікації на безшовну або зварну продукцію.
Дуплекс і супердуплекс
Групи дуплексних труб 2205, 2304, 2507 та інших марок для погоджених умов експлуатації з визначеними вимогами до розчинного відпалу, фазового балансу, корозійних випробувань і виготовлення.
Нікелеві сплави
Безшовні труби з нікелю та його сплавів для конденсаторів і теплообмінників підбираються за точним позначенням UNS, станом постачання, зовнішнім діаметром, товщиною стінки, довжиною та вимогами до випробувань. Нікелеві сплави: позначення та форми продукції.
Титан
Безшовні й зварні титанові труби, включно з технічно чистими та легованими марками в межах обраного стандарту ASTM, для конденсаторів, випарників і теплообмінників. Титанові труби Grade 2 для теплообмінників і конденсаторів →
Мідно-нікелеві та мідні сплави
Конденсаторні труби CuNi 90/10, CuNi 70/30 та інших зазначених мідних сплавів постачаються за точним позначенням UNS, станом, розмірами та вимогами до контролю.
Прямі та U-подібні труби
Для прямих і U-подібних труб та змінних трубних пучків потрібні повна специфікація розмірів, параметри згину, допуски на довжину прямих ділянок, підготовка кінців, вимоги до випробувань і маркування.
Типові світові виробничі можливості
Спеціалізований діапазон теплообмінних труб
Alleima вказує діапазон зовнішнього діаметра теплообмінних труб 12–40 мм; спеціальні розміри виготовляються за погодженням. Джерело
Довжина прямих труб
Alleima вказує таку граничну довжину прямих труб: ≤30000 мм. Це довідкові дані програми виробника, а не підтвердження складської наявності. Доступна довжина залежить від марки матеріалу, зовнішнього діаметра, товщини стінки та способу виготовлення. Джерело
U-подібні труби
U-подібні труби можуть постачатися з окремих марок нержавіючих і дуплексних сталей, нікелевих сплавів та інших матеріалів. Радіус згину, довжини прямих і дотичних ділянок, термообробка та випробування визначаються проєктом.
Теплообмінні труби Tubacex
Tubacex вказує діапазон зовнішнього діаметра 12–88,9 мм саме для теплообмінних труб. Ширші діапазони в брошурі стосуються іншої трубної продукції. Доступність кожного поєднання марки, товщини стінки, довжини та способу виготовлення підтверджується окремо. Джерело
Приклади сфери застосування ASTM
ASTM B163 охоплює безшовні труби з нікелю та його сплавів із граничним зовнішнім діаметром ≤76,2 мм у межах визначених товщин стінки. У запиті потрібно зазначити, чи задана мінімальна або середня товщина стінки. Визначальними є дюйм-фунтові значення; перерахунки SI довідкові. Ширший діапазон ASTM A213 не означає наявності всіх таких труб на складі. Джерело
Без штучного об’єднання діапазонів
Найменший зовнішній діаметр, найтонша стінка, найдовша труба та найменший радіус U-згину можуть походити від різних заводів або марок і ніколи автоматично не об’єднуються в одну пропозицію.
Стандарти та документація
ASTM A213/A213M-25
Специфікація на безшовні феритні й аустенітні леговані сталеві труби для котлів, пароперегрівачів і теплообмінників у межах визначених марок та розмірів.
ASTM A249/A249M
Застосовується до зварних аустенітних сталевих труб для котлів, пароперегрівачів, теплообмінників і конденсаторів. Чинне видання та марка підтверджуються під час підготовки пропозиції.
ASTM A789/A789M
Охоплює безшовні та зварні феритно-аустенітні нержавіючі труби загального призначення й застосовується до окремих дуплексних марок для теплообмінників, якщо це допускають проєктні вимоги.
ASTM B163-26a / B338-17(2026)
B163 охоплює безшовні труби з нікелю та його сплавів для конденсаторів і теплообмінників; B338 охоплює безшовні та зварні труби з титану та його сплавів для конденсаторів і теплообмінників.
ASTM B111/B111M-24
Специфікація на безшовні конденсаторні труби та заготовки для втулок із міді й мідних сплавів, включно із зазначеними мідно-нікелевими марками UNS.
EN 10216-5:2021 / EN 10217-7:2021
Європейські стандарти постачання безшовних і зварних нержавіючих труб для роботи під тиском. Застосовність залежить від способу виготовлення, марки та проєктних вимог обладнання.
Сфери застосування
Технологічна та хімічна промисловість
Охолоджувачі, конденсатори, випарники та ребойлери підбираються з урахуванням хімічного складу робочого середовища, тиску, температури й ризику корозії.
Морські системи та морська вода
Труби конденсаторів і охолоджувачів для підтвердженої роботи з морською водою або хлоридовмісними середовищами; вибір матеріалу визначається конструкцією системи та умовами експлуатації.
Енергетика, водне господарство та промислові системи
Нове обладнання, заміна труб і змінні пучки для енергетики, опріснення, водоочищення та промислових допоміжних систем.
Примітка щодо можливостей
Опубліковані діапазони розмірів описують виробничі можливості спеціалізованих виробників, а не гарантовані складські запаси чи універсальний діапазон одного заводу. Зовнішній діаметр, товщина стінки, довжина, стан постачання, допуски та кількість підтверджуються як одне повне поєднання для кожного запиту.
Відповідні стандарти EN за формою продукції
Ці стандарти допомагають підготувати замовлення за формою продукції. До підготовки пропозиції потрібно перевірити чинне офіційне видання стандарту, марку матеріалу, норми проєктування та документи проєкту.
Відповідні стандарти ISO
Використовуйте чинне офіційне видання разом із застосовною специфікацією продукції, вимогами проєкту та документами контролю. Посилання на стандарт не підтверджує автоматичної еквівалентності марок або схвалення продукції.
Надішліть запит щодо труб для теплообмінників і конденсаторів
Надайте марку або склад матеріалу, визначальну специфікацію, форму продукції, повні розміри, кількість, вимоги до інспекційних документів і місце доставки.
Технічні джерела та дата перевірки
Перевірка розмірів і джерел ASTM: . Діапазони виробників наведено як приклади, а не підтвердження складських запасів чи єдиного діапазону постачання. Перед підготовкою пропозиції погодьте застосовне видання стандарту та повну специфікацію.
